详细介绍

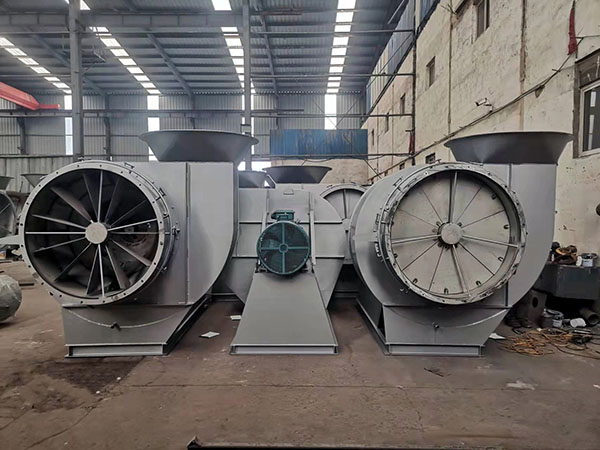

W5-47、W9-19、W4-73型高温风机
用途
W5-47、W9-19、W4-73型高温风机是高效低噪声型风机，主要用于输送介质温度在600℃以下不自燃的、对人体无害的、对钢铁材料无腐蚀性的高温气体，气体内所含的尘土及硬质颗粒物不大于150mg/m³。
形式
（1）风机为单吸入，机号有W5-47No.5-12.4D；W9-19No.4-16D；W4-73No.20D。
（2）该风机可制成左、右旋转两种形式，从电动机一端正视，如叶轮顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转，称左旋风机，以“左”表示。
（3）风机的出口位置一般制成90°，也可按用户要求设计制造。
（4）风机传动为C式和D式，C式、D式分别代表带轮传动和联轴器传动。
结构特点
风机主要由叶轮、机壳、传动组、调节门（根据用户需要）等部分组成。
（1）叶轮由耐高温材料焊接制成，并经静、动平衡校正，空气性能良好，效率高，运转平稳可靠。
（2）机壳用耐高温材料制成蜗壳形整体。
（3）进风口用耐高温材料制成敛散式流体形整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮且损失较小。
（4）传动部分由主轴（耐高温材料制成）、轴承箱、滚动轴承、带轮或联轴器组成、滚动轴承经两套水冷装置，冷却可靠。
（5）根据用户要求，我厂为高温风机设计了调风门（耐高温材料制成），用户在订货时根据需要选用。
性能与选择
W5-47型高温风机性能表
型号 | 转速 R/min | 全压 pa | 流量 M³/h | 电动机 | |
型号 | 功率kw | ||||
No.5C T=450℃ | 2200 | 873 | 3583 | Y112M-2 | 4 |
863 | 4030 | ||||
853 | 4478 | ||||
843 | 4926 | ||||
814 | 5414 | ||||
775 | 5863 | ||||
706 | 6310 | ||||
628 | 6758 | ||||
2620 | 1236 | 4267 | Y132S1-2 | 5.5 | |
1226 | 4800 | ||||
1207 | 5333 | ||||
1197 | 5867 | ||||
1158 | 6448 | ||||
1099 | 6982 | ||||
1010 | 7515 | ||||
903 | 8048 | ||||
2800 | 1422 | 4560 | Y132S2-2 | 7.5 | |
1413 | 5130 | ||||
1373 | 5699 | ||||
1364 | 6270 | ||||
1324 | 6892 | ||||
1265 | 7462 | ||||
1158 | 8031 | ||||
1030 | 8602 | ||||
No.5C T=600℃ | 2200 | 726 | 3583 | Y112M-2 | 4 |
716 | 4030 | ||||
706 | 4478 | ||||
697 | 4926 | ||||
677 | 5414 | ||||
647 | 5863 | ||||
589 | 6310 | ||||
569 | 6758 | ||||
2620 | 1030 | 4267 | Y132S1-2 | 5.5 | |
1020 | 4800 | ||||
1001 | 5333 | ||||
991 | 5867 | ||||
961 | 6448 | ||||
912 | 6982 | ||||
834 | 7515 | ||||
746 | 8048 | ||||
2800 | 1167 | 4560 | Y132S2-2 | 7.5 | |
1158 | 5130 | ||||
1138 | 5699 | ||||
1128 | 6270 | ||||
1099 | 6892 | ||||
1040 | 7462 | ||||
952 | 8031 | ||||
853 | 8602 | ||||
No.6C T=400℃ | 2520 | 1848 | 7091 | Y160M2-2 | 15 |
1837 | 7978 | ||||
1801 | 8864 | ||||
1778 | 9751 | ||||
1731 | 10718 | ||||
1648 | 11604 | ||||
1507 | 12490 | ||||
1342 | 13377 | ||||
No.8C T=350℃ | 1860 | 1936 | 12407 | Y180L-4 | 22 |
1929 | 13958 | ||||
1884 | 15508 | ||||
1862 | 17059 | ||||
1810 | 18751 | ||||
1728 | 20302 | ||||
1579 | 21853 | ||||
1408 | 23403 | ||||
No.6C T=450℃ | 2250 | 1373 | 6331 | Y160M1-2 | 11 |
1364 | 7123 | ||||
1334 | 7915 | ||||
1324 | 8706 | ||||
1285 | 9569 | ||||
1226 | 10360 | ||||
1118 | 11152 | ||||
1001 | 11944 | ||||
2620 | 1854 | 7372 | Y160M2-2 | 15 | |
1854 | 8294 | ||||
1814 | 9216 | ||||
1785 | 10138 | ||||
1736 | 11143 | ||||
1658 | 12064 | ||||
1521 | 12986 | ||||
1354 | 13908 | ||||
2850 | 2197 | 8020 | Y160L-2 | 18.5 | |
2197 | 9022 | ||||
2139 | 10025 | ||||
2119 | 11027 | ||||
2060 | 12121 | ||||
1962 | 13124 | ||||
1795 | 14126 | ||||
1578 | 15129 | ||||
No.6C T=600℃ | 2250 | 1138 | 6331 | Y160M1-2 | 11 |
1128 | 7123 | ||||
1108 | 7915 | ||||
1088 | 8706 | ||||
1059 | 9569 | ||||
1010 | 10360 | ||||
922 | 11152 | ||||
824 | 11944 | ||||
2620 | 1540 | 7372 | Y160M2-2 | 15 | |
1530 | 8294 | ||||
1501 | 9216 | ||||
1481 | 10138 | ||||
1442 | 11143 | ||||
1373 | 12064 | ||||
1256 | 12986 | ||||
1118 | 13908 | ||||
2850 | 1825 | 8020 | Y160M2-2 | 15 | |
1815 | 9022 | ||||
1776 | 10025 | ||||
1756 | 11027 | ||||
1707 | 12121 | ||||
1628 | 13124 | ||||
1491 | 14126 | ||||
1324 | 15129 | ||||
W9-19型高温风机性能表 | |||||
No.5D T=450℃ | 2900 | 2325 | 1610 | Y132S2-2 | 7.5 |
2374 | 1986 | ||||
2364 | 2361 | ||||
2296 | 2737 | ||||
2217 | 3113 | ||||
2119 | 3488 | ||||
2021 | 3864 | ||||
No.6.3D T=450℃ | 2900 | 3767 | 3221 | Y180M-2 | 22 |
3835 | 3972 | ||||
3816 | 4723 | ||||
3718 | 5475 | ||||
3610 | 6226 | ||||
3463 | 6978 | ||||
3326 | 7729 | ||||
No.5D T=600℃ | 2900 | 1923 | 1610 | Y132S2-2 | 7.5 |
1972 | 1986 | ||||
1952 | 2361 | ||||
1903 | 2737 | ||||
1834 | 3113 | ||||
1756 | 3488 | ||||
1668 | 3864 | ||||
No.6.3D T=600℃ | 2900 | 3120 | 3221 | Y160L-2 | 18.5 |
3178 | 3972 | ||||
3159 | 4723 | ||||
3080 | 5475 | ||||
2992 | 6226 | ||||
2874 | 6978 | ||||
2757 | 7729 | ||||
No.5.6D T=350℃ | 2900 | 3424 | 2262 | ||
3483 | 2790 | ||||
3463 | 3317 | ||||
3375 | 3845 | ||||
3267 | 4373 | ||||
3129 | 4901 | ||||
3002 | 5429 | ||||
No.7.1D T=600℃ | 2900 | 4002 | 4610 | ||
4071 | 5685 | ||||
4042 | 6751 | ||||
3953 | 7837 | ||||
3846 | 8912 | ||||
3698 | 9988 | ||||
3561 | 11064 | ||||
W4-73型高温风机性能表 | |||||
No.20D T=400℃ | 730 | 1330 | 199000 | Y355M-3 | 180 |
