8-09、9-12型高压离心通风机

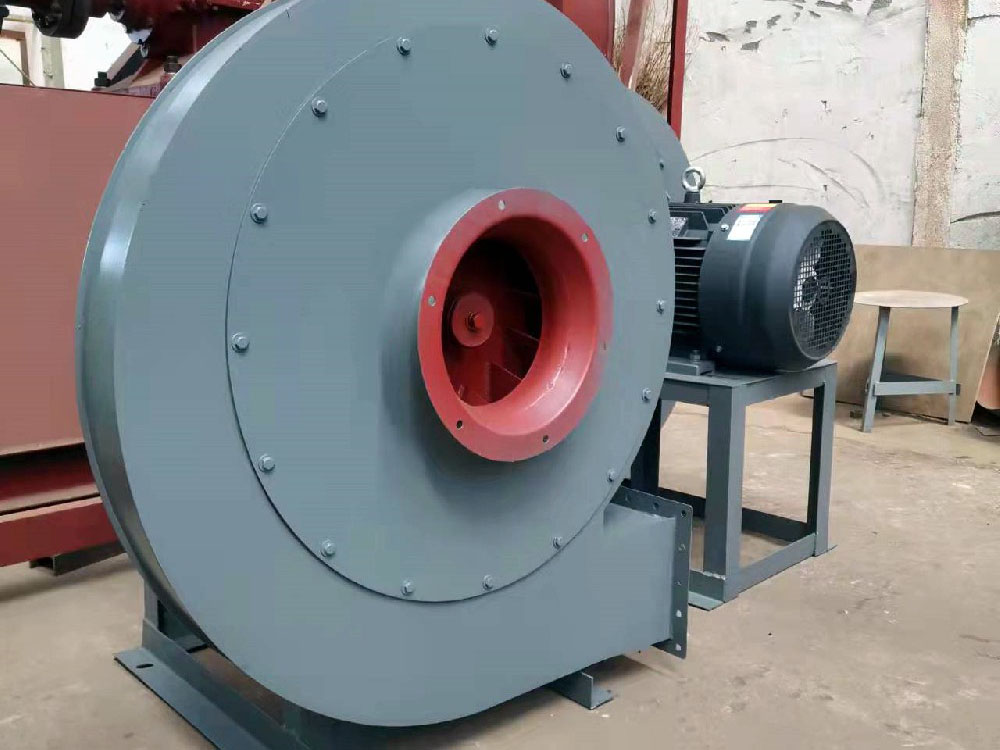

用途
8-09、9-12型化铁炉专用高压离心风机，适用于1L/h、2L/h、3L/h、5L/h、7L/h熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉、锻冶炉的鼓风用，也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度不超过80℃，介质中所含的尘土及硬质细颗粒不大于150mg/m³。
形式
8-09风机为单吸入，机号有No.6.8A、7.1D、8D、8.5D、9D共5个机号。9-12风机为单吸入，机号有No.6.8A、7.1A、7.7A、8D、9D共5个机号。
8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视，如叶轮按顺时针方向旋转，称顺时针旋转风机，以“顺”表示；按逆时针方向旋转，称逆时针旋转风机，以“逆”表示。
风机的出口位置以机壳的出口角度表示，“顺”“逆”风机均可制成0°、90°、180°三种角度。
结构特点
8-09、9-12风机由叶轮、机壳、进风口、传动组、密封件、机座等组成，对于8-09机号采用局部组装结构，其他机号采用整体结构。
（1）叶轮 叶型按新的高效前向风机理论进行设计。叶轮成型后经静、动平衡校正，因次运转平稳可靠。
（2）机壳，用普通钢板焊接成蜗行壳整体。
（3）进风口，制成收敛式流线型的整体结构，用螺栓与前盖板组固定。
（4）传动组，由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。对于8-09型No.7.1D、8D采用滚动轴承润滑脂润滑，对于8-09型No.8.5、9采用滚动轴承润滑油润滑。
性能与选择
（1）8-09、9-12型风机性能表中所列参数是t=20℃，大气压pa=101.3×103Pa，气体密度ρ=1.2kg/m³状态下的空气介质进行计算的。如使用条件与上述条件不符合时，性能应按相应公式计算
（2）8-09、9-12型风机无因次全压、静压曲线见下图
（3）选购注意事项，用户在选购风机前，最好应对化铁炉的实际工况（主要是指压力参数）进行测定。再按照化铁炉的熔化率及所需风量、风压进行选用，使所购风机符合实际需要，以免发生不匹配情况。
性能表
8-09高压离心风机性能表 | ||||||
机号 | 转速 R/min | 全压 Pa | 流量 M³/h | 所需功率kw | 电动机 | |
型号 | 功率kw | |||||
6.8A | 2900 | 10523 | 657 | 4.62 | Y132S2-2 | 7.5 |
11026 | 944 | 5.82 | ||||
11347 | 1215 | 7.15 | ||||
11439 | 1485 | 8.63 | Y160M1-2 | 11 | ||
11341 | 1754 | 10.28 | ||||
11063 | 2024 | 11.96 | Y160M2-2 | 15 | ||
10634 | 2295 | 13.60 | ||||
7.1D | 2900 | 11472 | 768 | 5.53 | Y132S1-2 | 5.5 |
12021 | 1075 | 6.96 | Y132S2-2 | 7.5 | ||
12371 | 1383 | 8.71 | Y160M1-2 | 11 | ||
12471 | 1690 | 10.42 | ||||
12364 | 1997 | 12.30 | Y160M2-2 | 15 | ||
12061 | 2304 | 14.35 | ||||
11595 | 2612 | 16.61 | Y160L-2 | 18.5 | ||
11016 | 2919 | 18.38 | ||||
8D | 2930 | 14867 | 1110 | 10.30 | Y160M1-2 | 11 |
15579 | 1554 | 13.04 | Y160M2-2 | 15 | ||
16033 | 1998 | 16.31 | Y160L-2 | 18.5 | ||
16163 | 2442 | 19.51 | Y180M-2 | 22 | ||
16023 | 2887 | 23.04 | Y200L1-2 | 30 | ||
15632 | 3331 | 26.88 | ||||
15026 | 3775 | 31.11 | Y200L2-2 | 37 | ||
14277 | 4219 | 34.43 | ||||
8.5D | 2950 | 17013 | 1341 | 14.32 | Y160M2-2 | 15 |
17828 | 1877 | 18.02 | Y160L-2 | 18.5 | ||
18347 | 2414 | 22.54 | Y200L1-2 | 30 | ||
18496 | 2950 | 26.97 | ||||
18338 | 3487 | 31.85 | Y200L2-2 | 37 | ||
17888 | 4023 | 37.15 | Y225M-2 | 45 | ||
17196 | 4560 | 43.00 | ||||
（16339） | （5096） | （47.59） | ||||
9D | 2950 | 19073 | 1591 | 19.05 | Y180M-2 | 22 |
19988 | 2228 | 23.98 | Y200L1-2 | 30 | ||
20569 | 2865 | 30.00 | ||||
20736 | 3502 | 35.90 | Y200L2-2 | 37 | ||
20558 | 4138 | 42.37 | Y225M-2 | 45 | ||
20054 | 4775 | 49.44 | Y250M-2 | 55 | ||
19278 | 5412 | 57.22 | Y280S-2 | 75 | ||
18318 | 6049 | 63.33 | ||||
9-12高压离心风机性能表 | ||||||
机号 | 转速 R/min | 全压 Pa | 流量 M³/h | 所需功率kw | 电动机 | |
型号 | 功率kw | |||||
6.8A | 2930 | 11590 | 1700 | 9.32 | Y160S2-2 | 15 |
11820 | 2160 | 11.59 | ||||
12000 | 2620 | 13.57 | ||||
12140 | 3080 | 15.93 | Y160L-2 | 18.5 | ||
12120 | 3540 | 18.27 | ||||
11980 | 4000 | 20.55 | Y180M-2 | 22 | ||
11740 | 4460 | 22.60 | ||||
7.1A | 2900 | 12347 | 2074 | 12.10 | Y160M2-2 | 15 |
12661 | 2658 | 15.02 | ||||
12807 | 3000 | 16.43 | Y160L-2 | 18.5 | ||
12896 | 3242 | 18.02 | ||||
13024 | 3826 | 21.14 | Y180M-2 | 22 | ||
12935 | 4410 | 24.30 | Y200L1-2 | 30 | ||
12739 | 4990 | 27.65 | ||||
7.7A | 2900 | 14543 | 2349 | 15.81 | Y180M-2 | 22 |
14887 | 3010 | 19.60 | ||||
15171 | 3671 | 23.52 | Y200L1-2 | 30 | ||
15319 | 4332 | 27.59 | ||||
15220 | 4993 | 31.72 | Y200L2-2 | 37 | ||
14985 | 5654 | 36.07 | ||||
14583 | 6315 | 40.40 | Y225M-2 | 45 | ||
8D | 2950 | 16216 | 2996 | 22.97 | Y200L1-2 | 30 |
16528 | 3824 | 28.24 | ||||
16931 | 4651 | 33.98 | Y200L2-2 | 37 | ||
17096 | 5478 | 39.78 | Y225M-2 | 45 | ||
16931 | 6306 | 45.52 | ||||
16729 | 7133 | 51.83 | Y250M-2 | 55 | ||
(16216) | (7960) | （57.84） | ||||
9D | 2970 | 20803 | 4295 | 42.24 | Y225M-2 | 45 |
21202 | 5481 | 51.93 | Y250M-2 | 55 | ||
21719 | 6667 | 62.48 | Y280S-2 | 75 | ||
21931 | 7853 | 73.15 | ||||
21719 | 9039 | 83.71 | Y280M-2 | 90 | ||
(21461) | (10225) | （95.31） | ||||
(20808) | (11411) | （106.40） | ||||
注：括号者一般不选用
