10-24型高压离心通风机

用途

该风机专用年产40000T硫酸炉底通风机一般用于锻冶及高压强制通风，并广泛用于物料输送，可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度一般不超过80℃。介质中所含的尘土及硬质细颗粒不大于150mg/m³。

形式

（1）该风机为单吸入。机号有No.6.8、7.1、7.4、8和8.5等5个机号。

（2）该风机又可制成顺时针旋转和逆时针旋转两种形式：从电动机一端正视，如叶轮按顺时针方向旋转称顺时针旋转风机，以“顺”表示；按逆时针方向旋转，称逆时针旋转风机，以“逆”表示。

（3）风机的出口位置以机壳的出口角度表示；“顺”“逆”均可制成0°、90°和180°等3种角度。

（4）风机的传动方式为D式。并制成整体结构，安装方便。

结构特点

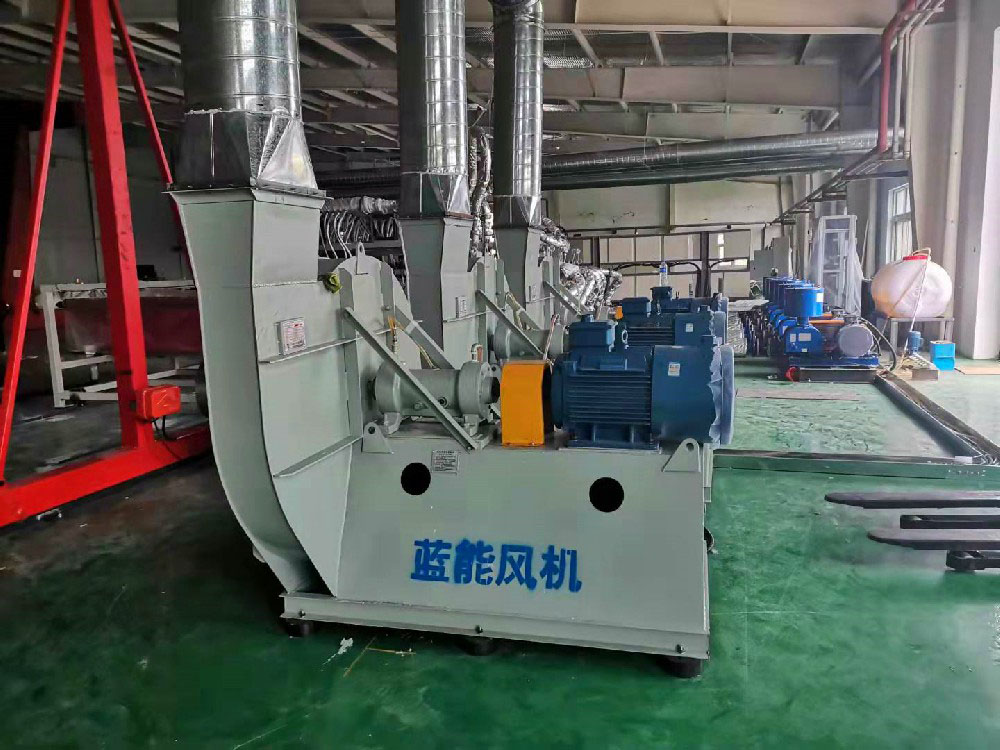

风机由叶轮、机壳、进风口、传动组、整体支架等组成。

（1）叶轮上No.6.8、7.1、7.4有长短叶片各14片；No.8、8.5有长短叶片各12片；均属前向弯曲叶型。叶轮成型后经静、动平衡校正，因次运转平稳可靠。

（2）机壳用普通钢板焊接成蜗形壳整体。

（3）进风口做成收敛式流线型的整体结构，用螺栓与前盖板组固定。

（4）传动组由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。轴承箱为整体结构，采用滚动轴承，滚动轴承用机械油润滑。

（5）整体支架用普通钢板及型钢焊接而成。

性能与选择

(1)设计和使用单位根据所选用流量和全压，从性能表中确定其机号及所需功率选用电动机。亦可选用其他型号电动机，但转速和功率要相当，并在订货时注明。

(2)性能表中每一转速的性能是按流量等分为6个性能点，订货时以性能表为准。

(3)风机出厂的合格品性能符合国家有关规定。

(4)性能表中所提供的参数是气体温度t=20℃、大气压力Pa=101300pa、气体密度ρ=1.2kg/m³时的标准状态下空气介质计算。

(5)如风机使用条件不是标准状态时，性能应按相关公式计算。
