用途及特点

G、Y6-41型锅炉离心通、引风机,是为适应燃用各种煤质并配有消除尘烟装置的0.5t/h10t/h工业锅炉而设计、最高全压效率高于80%的新系列低噪音风机,凡进气条件相当,性能相通者均可选用。

G、Y6-41系列离心式通风机,是锅炉通、引风机的换代产品。

G、Y6-41系列通风机所用的设计方法:选择合适的风机型式,合理的风机工况,优选流型,合理组织气源,精心设计叶型,增大风舌间隙,适当降低风机转速,改进蜗壳设计净化来流及尽量减少二次流损失等设计原则,采用有限差分法计算进风口和叶轮轮盖型线,并以叶轮进口处气流顺畅均匀作为优化判据进行了风口优化设计。再结合原有的风机叶轮、蜗壳等优化设计方法,综合叶轮、蜗壳、进风口三者一体化的优化设计程序,得出气动略图曲线,实践证明,它既能保证风压、风量,又能保证较高的效率、较低的比噪声和较小的风机尺寸。

G、Y6-41系列通风机经风机研究所鉴定测试,效果良好,测试数据摘引如下:

引风机   Y6-41-11  No.7.1C，配4t/h锅炉

设计工况参数：    t—200℃           Q—12500m3/h

n—2100r/min       P—2596Pa

测试结果：

通风机   G6-41-11  No.5.4A，配2t/h锅炉

设计工况参数：    t—20℃            Q—3600m3/h

n—1420r/min       P—1175Pa

测试结果：

根据以上数据我们进行了系列化，推出了10吨/时以下燃煤锅炉的配套通引风机供广大用户选用。

型式

1.风机的传动方式为     A式——电机直联传动

C式——皮带轮传动

D式——联轴器传动

2.引风机一般可制成顺时针旋转或逆时针旋转两种型式。

3.出风口位置以机壳的出风口角度表示。顺时针旋转和逆时针旋转均可制成0°、90°、180°、270°四种角度。

用户定货时,根据使用条件必须注明旋向及出风口角度,以便满足使用。

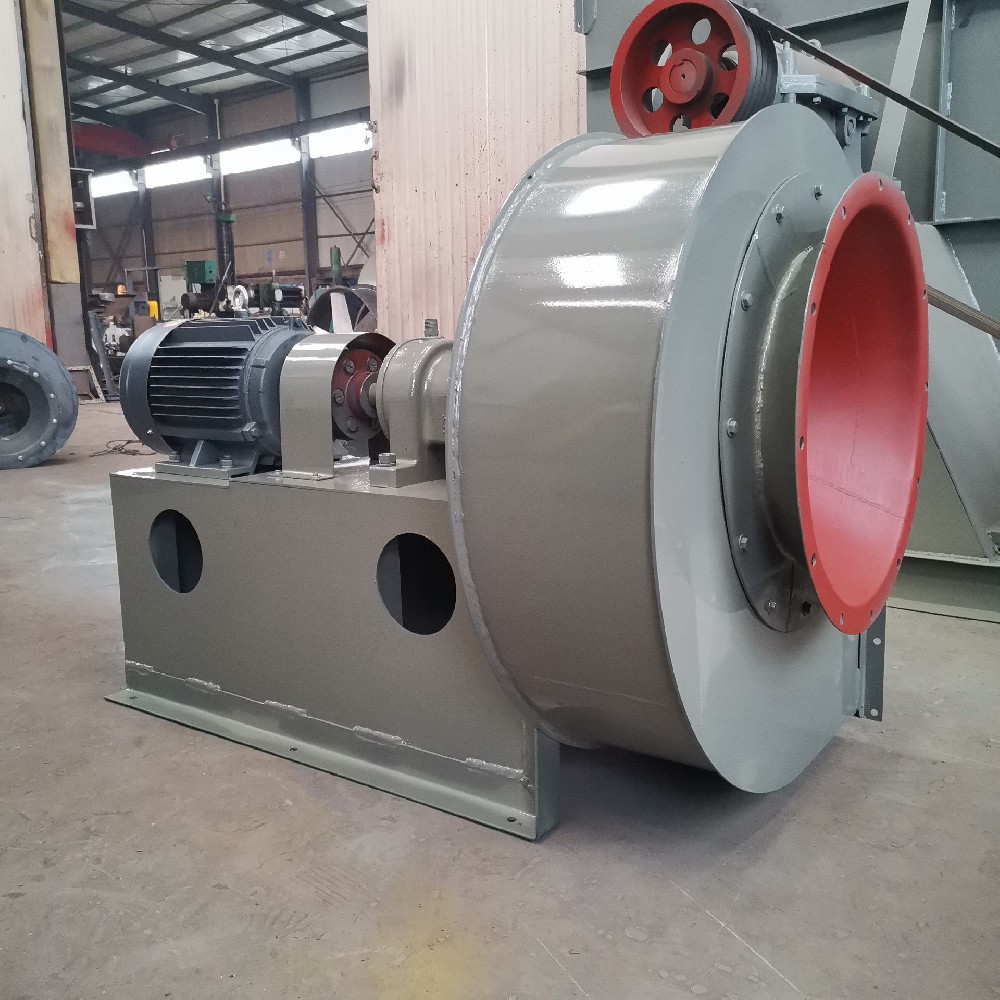

结构

我厂出产的通、引风机均由叶轮、进风口、机壳等部件组成。轴承箱为整体式结构,机油润滑冷却,悬臂式支承,皮带轮、联轴器在轴承外侧。引风机采用C式或D式传动8.5号以下锅炉鼓风机采用A式传动,便于维修。

引风机应配装调节门。用户若需要,调节门可向我厂单独提出定货。

风机叶轮,采用用后倾式圆弧叶片,轮盖为弧锥型曲面与流线型进风口搭接组合全部采用模具冲压工艺,使风机具有气动性能好,不易积灰、噪声低、几何尺寸精确、质量稳定等优点。

选择择与应用

1.当您选用我厂风机时,应根据您使用条件下所需用的压力和流量,对照后面列出的风机性能参数进行选定。使用条件尽量接近原设计工况参数。

2.性能选用表所列参数均指:

引风机 工作温度to=200℃ 工作处大气压力Po=101325Pa

气体重度Yo=7.306N/m3

鼓风机 工作温度to=20℃  工作处大气压力P。=101325Pa

气体重度yo=11.77N/m3

相对湿度X=50%而言,当使用状态与上述状态不符时应按下列公式进行换算:

式中Hl、Qo、No为性能表中所列的全压、流量、有效功率,to为性能表中所设的工作温度,P1、t为该机工作处的大气压力和实际工作温度,H1、Q、N为该风机实际工作时的全压、流量、有效功率。

当风机实际工作条件与性能表所列条件不同而引起全压、有效功率变动日时电机输入的轴功率N也随之改变:

3.当实际使用条件完全符合性能表中的工作温度to(Y6-41 to=200℃,G6-41 to=20℃)、工作处大气压力P。(P=101325Pa)时其流量、全压、转速、功率变换关系如下：

从上述关系中告诚我们:在未加大电机容量的情况下,不得将引风机(设计工作to=200℃)在冷态中运行,不得随意提高风机转速,否则电机将因过载而烧毁。

4.无因次曲线的应用:在本册中提供的GY6-41系列风机无因次特性曲线,可供您换算有因次参数参考使用,其计算公式如下下;

H=HP. 42

式中:H一所求的全压(Pa)

H一风机的全压系数

p

气体密度(kg/m2)

D2

叶轮外径(m);

u2

叶轮外径圆周速度(m/s)Q

所求流量(m/s);

风机的流量系数;

N

所求有效功率(kW)

风机的功率系数。

5.风机的正确使用:

(1)安装前:应对风机各部件进行全面检查:机件是否完整,转向牌、叶轮、机壳三者旋向是否一致,各部件联接是否紧密,叶轮、主轴等主要机件有无损伤,传动组是否灵活等等。

(2)安装时:

①按图示位置和尺寸进行安装,特别要保证进风口与叶轮的轴轴向和径向间隙。

②检査并清除机壳内掉入或遗留的工具或杂物。
