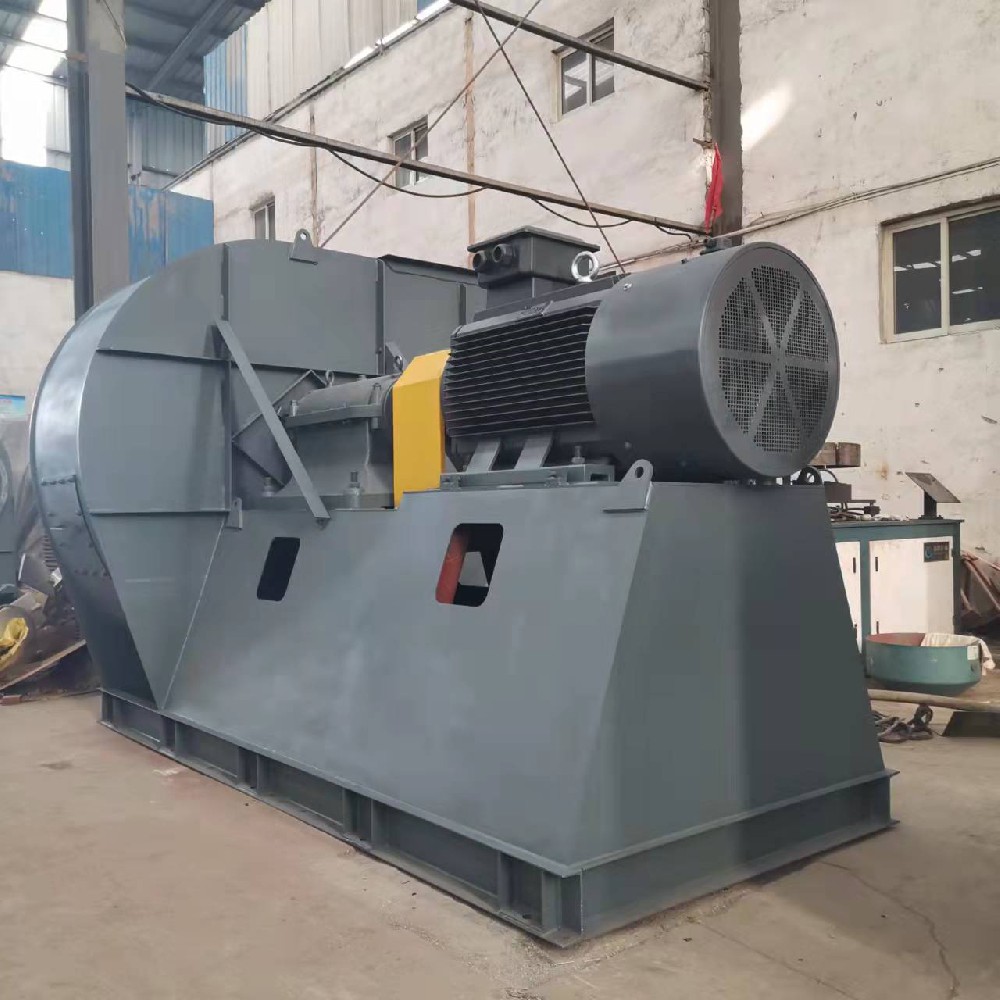

Y8-39、Y9-38型锅炉引风机
用途
Y8－39、Y9－38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。
本风机适合于配有省煤器（预热器）和消烟除尘装置的0．5～35t／h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但最高进气温度不得超过250℃在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，不但减少了烟气对环境污染，而且降低了烟气对风机的磨损，有利提高风机的使用寿命。
特点
当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8－39和Y9－38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。
形式
（1）该风机制成单吸入，机号有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三种。
（2）该风机又可制成顺时针旋转或逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转称为顺时针旋转风机，以顺时针表示；叶轮逆时针旋转称为逆时针旋转风机，以逆时针表示。
（3）风机的出口位置以机壳的出口角度表示。顺逆时针旋转风机均可制成0°、45°、90°、135°、180°、225°六种角度。
结构特点
风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
（1）叶轮材料为Q345（16Mn），长短相间前向弯曲叶片。叶轮成型后经静、动平衡校正，因此运行平稳可靠。
（2）机壳用钢板焊接成蜗形壳体。在蜗板上开有清灰门。便于清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。
（3）进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
（4）传动组由主轴、水冷轴承箱、联轴器组成。
主轴由优质钢制成。采用滚动轴承，轴承箱有整体式和部分式两种形式。No.4-6.3采用整体式轴承箱；No.7.1-16采用部分式轴承箱。两种轴承箱上均需通冷却水。耗水量因工作温度和环境的不同而异，一般按0.5-1m³/h考虑。
轴承箱上装有温度计和油位指示器，轴承箱内润滑油采用全损耗系统用油L-AN46，加油量按油位标志的要求。
（5）调节门是用来调节风机流量大小的装置。调节门叶片为花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。调节范围由90°（全闭）到0°（全开）。为使调节门各部正常工作，必须很好地润滑，润滑脂采用高温（260℃）膨润土脂，使风机在高温运转时仍能保证润滑作用。
性能选择
本风机性能表中的性能参数按风机无因次性能表的“表一”“表二”换算
当Re≥5×106时换算的结果是正确的，而对于Re≤5×106时，已对各机号根据实验结果进行了相当修正。其值以性能表为准。
1．设计和使用单位根据所需之流量和全压，在性能表中确定所选引风机的机号，具体性能及配用电机须从表中查出，亦可选用其它型号的电机，但功率和转速要匹配，并在订货时注明。
2．性能表中每一转速的性能是将最高效率90％范围内的性能按流量等分七个性能点，订货时以性能表为准
3．出厂的合格风机性能在额定流量下全压值不得超过±5％。
4．性能表中4～Na6．3按气体温度t＝220℃、200℃，大气压力P＝101325Pa，气体密度p＝0．713，0．745公斤／立方米的烟气介质计算。M7．1以上按气体温度t＝200℃、175℃，大气压力P＝101325Pa，气体密度p＝0．745，0．784公斤／立方米的烟气介质计算。带调节门风机的选择曲线与性能表均指调节门叶片为全开（0℃）时的参数。
从上式所需功率N式告诫我们，电机容量不变时，切勿随意将引风机作冷态全开运转或任意提高转速，否则，电机有过载被烧之险。
8．流量过多或不足的处理在使用时，常常发生流量过多或不足，产生这种现象的原因很多，如在使用过程中发生时大时小的现象，主要是由于管网中的阻力时大时小；如在使用过程中，经过较长时间逐渐减少或突然减少，主要是由于风机的流道或管网堵塞。
在风机新安装后，进行正式运转时就发生流量过大或不足的现象，产生这种现象的原因主要有下列几点
（1）管网阻力实际值与计算值相差过大，一般管网特性方程式：H＝K・Q。式中K为阻力系数，如实际值K小于计算值K时，则流量增大，若实际值K大于计算值K，则流量减少。见图2右
（2）选择时未考虑风机本身全压值偏差的影响，当风机实际全压为正偏差时则流量增大，为负偏差时，则流量减少，见图2左。
图2 风机管道阻力与风机性能关系图
如风机在使用过程中发生流量过大或过小时，可利用调节门的关闭程度来调节流量，当调节门全开时，流量仍嫌过小，可采用一下方法消除：
a．改变管网，使用管网阻力系数K降低。
b．提高风机转速，但不得大于性能表中该机号的最大转速。
c．调换新的压力较高的风机。
Y9-38锅炉离心引风机性能表
4D | 2900 | 2275 | 3297 | Y132S1-2 | 5.5 |
2334 | 3846 | ||||
2334 | 4396 | ||||
2294 | 4945 | Y132S2-2 | 7.5 | ||
2226 | 5495 | ||||
4.5D | 2900 | 2873 | 4694 | Y160M1-2 | 11 |
2951 | 5477 | ||||
2961 | 6259 | ||||
2912 | 7042 | ||||
2814 | 7824 | ||||
5D | 2900 | 3550 | 6439 | Y160M2-2 | 15 |
3648 | 7513 | ||||
3658 | 8586 | Y160L-2 | 18.5 | ||
3589 | 9659 | ||||
3481 | 10733 | ||||
5.6D | 2900 | 4452 | 9047 | Y200L1-2 | 30 |
4570 | 10555 | ||||
4579 | 12063 | ||||
4511 | 13571 | Y200L2-2 | 37 | ||
4364 | 15079 | ||||
6.3D | 1450 | 1402 | 6441 | Y132S-4 | 5.5 |
1441 | 7514 | ||||
1451 | 8588 | Y132M-4 | 7.5 | ||
1422 | 9661 | ||||
1372 | 10735 | ||||
2900 | 5639 | 12882 | Y225M-2 | 45 | |
5786 | 15029 | ||||
5805 | 17176 | Y250M-2 | 55 | ||
5707 | 19323 | ||||
5521 | 21470 | Y280S-2 | 75 | ||
7.1D | 1450 | 1784 | 9219 | Y160M-4 | 11 |
1863 | 10756 | ||||
1873 | 12292 | ||||
1863 | 13829 | Y160L-4 | 15 | ||
1833 | 15366 | ||||
1794 | 16902 | ||||
1735 | 18439 | Y180M-4 | 18.5 | ||
8D | 1450 | 2275 | 13189 | Y180L-4 | 22 |
2363 | 15387 | ||||
2373 | 17585 | ||||
2363 | 19783 | ||||
2334 | 21982 | Y200L-4 | 30 | ||
2285 | 24180 | ||||
2206 | 26378 | ||||
7.1C | 1600 | 2177 | 10173 | Y180M-4 | 18.5 |
2265 | 11869 | ||||
2275 | 13564 | ||||
2265 | 15260 | ||||
2235 | 16955 | ||||
2186 | 18651 | Y180L-4 | 22 | ||
2108 | 20346 | ||||
8C | 1600 | 2765 | 14553 | Y200L-4 | 30 |
2873 | 16978 | ||||
2893 | 19404 | ||||
2873 | 21830 | Y225S-4 | 37 | ||
2834 | 24255 | ||||
2775 | 26081 | Y225M-4 | 45 | ||
2677 | 29106 | ||||
9D | 1450 | 2873 | 18778 | Y225S-4 | 37 |
2991 | 21908 | ||||
3010 | 25038 | ||||
2991 | 28168 | Y250M-4 | 55 | ||
2951 | 31298 | ||||
2893 | 34427 | ||||
2785 | 37557 | ||||
10D | 1450 | 3550 | 25760 | Y250M-4 | 55 |
3687 | 30053 | ||||
3716 | 34346 | Y280S-4 | 75 | ||
3687 | 38639 | ||||
3648 | 42933 | ||||
3569 | 47226 | Y280M-4 | 90 | ||
3442 | 51519 | ||||
11.2D | 1450 | 4462 | 36190 | Y315S1-4 | 110 |
4628 | 42222 | ||||
4658 | 48254 | ||||
4462 | 54285 | Y315M1-4 | 132 | ||
4570 | 60317 | ||||
4471 | 66349 | Y315M2-4 | 160 | ||
4324 | 72381 | ||||
960 | 1951 | 23960 | Y225M-6 | 30 | |
2030 | 27954 | ||||
2039 | 31947 | ||||
2030 | 35941 | Y280S-6 | 45 | ||
2000 | 39934 | ||||
1961 | 43927 | ||||
1892 | 47921 | ||||
12.5D | 1450 | 5560 | 50312 | Y315M2-4 | 160 |
5766 | 58697 | ||||
5805 | 67082 | Y355M1-4 | 200 | ||
5766 | 75468 | Y355M2-4 | 250 | ||
5697 | 83853 | ||||
5580 | 92238 | Y355M3-4 | 315 | ||
5384 | 100624 | ||||
960 | 2432 | 33310 | Y280M-6 | 55 | |
2530 | 38861 | ||||
2540 | 44413 | ||||
2530 | 49965 | Y315S1-6 | 75 | ||
2490 | 55516 | ||||
2441 | 61068 | ||||
2353 | 66620 | Y315M1-6 | 90 | ||
730 | 1402 | 25330 | Y225M1-8 | 22 | |
1461 | 29550 | ||||
1471 | 33772 | Y250M-8 | 30 | ||
1461 | 37994 | ||||
1441 | 42215 | ||||
1412 | 46437 | Y280S-8 | 37 | ||
1363 | 50659 | ||||
14D | 960 | 3049 | 46798 | Y315S1-6 | 75 |
3167 | 54597 | Y315M1-6 | 90 | ||
3187 | 62397 | Y315M2-6 | 110 | ||
3167 | 70197 | ||||
3128 | 77997 | Y315M3-6 | 132 | ||
3059 | 85796 | ||||
2961 | 93596 | Y355M1-6 | 160 | ||
730 | 1765 | 35586 | Y280S-8 | 37 | |
1833 | 41517 | ||||
1843 | 47448 | Y280M-8 | 45 | ||
1833 | 53379 | ||||
1814 | 59310 | Y315S-8 | 55 | ||
1775 | 65241 | Y315M1-8 | 75 | ||
1716 | 71172 | ||||
16D | 960 | 3991 | 69856 | Y355M1-6 | 160 |
4138 | 81498 | ||||
4167 | 93141 | Y355M2-6 | 200 | ||
4138 | 104784 | Y355M3-6 | 250 | ||
4089 | 106427 | ||||
4001 | 128069 | ||||
3863 | 139712 | JS-137-6 | 280 | ||
730 | 2304 | 53119 | Y315M1-8 | 75 | |
2392 | 61973 | ||||
2402 | 70826 | Y315M2-8 | 90 | ||
2392 | 79679 | ||||
2363 | 88533 | Y315M3-8 | 110 | ||
2314 | 97386 | ||||
2235 | 106239 | Y355M1-8 | 132 |
Y8-39锅炉离心引风机性能表
机号 | 转速 R/min | 全压 pa | 流量 M³/h | 电动机 | |
型号 | 功率 | ||||
4D | 2900 | 2039 | 3242 | Y112M-2 | 4 |
2049 | 3846 | ||||
2030 | 4451 | Y132S1-2 | 5.5 | ||
1961 | 5055 | ||||
1882 | 5660 | ||||
4.5D | 2900 | 2579 | 4613 | Y132S2-2 | 7.5 |
2589 | 5477 | ||||
2569 | 6338 | Y160M1-2 | 11 | ||
2490 | 7199 | ||||
2392 | 8059 | ||||
5D | 2900 | 3187 | 6332 | Y160M1-2 | 11 |
3197 | 7513 | Y160M2-2 | 15 | ||
3167 | 8693 | ||||
3079 | 9874 | Y160L-2 | 18.5 | ||
2951 | 11055 | ||||
5.6D | 2900 | 4001 | 8896 | Y160L-2 | 18.5 |
4001 | 10555 | Y180M-2 | 22 | ||
3971 | 12214 | Y200L1-2 | 30 | ||
3854 | 13873 | ||||
3707 | 15531 | ||||
6.3D | 1450 | 1265 | 6333 | Y132S-4 | 5.5 |
1265 | 7514 | ||||
1255 | 8695 | ||||
1216 | 9876 | Y132M-4 | 7.5 | ||
1167 | 11057 | ||||
6.3D | 2900 | 5060 | 12667 | Y200L2-2 | 37 |
5080 | 15029 | ||||
5031 | 17391 | Y250M-2 | 55 | ||
4883 | 19752 | ||||
4687 | 22114 | ||||
7.1D | 1450 | 1647 | 9066 | Y160M-4 | 11 |
1686 | 10756 | ||||
1647 | 12446 | ||||
1608 | 14136 | ||||
1539 | 15827 | Y160L-4 | 15 | ||
1441 | 17517 | ||||
1333 | 19207 | ||||
8D | 1450 | 2088 | 12969 | Y180M-4 | 18.5 |
2147 | 15387 | ||||
2098 | 17805 | ||||
2039 | 20223 | Y180L-4 | 22 | ||
1951 | 22641 | ||||
1833 | 25059 | Y200L-4 | 30 | ||
1696 | 27477 | ||||
9D | 1450 | 2647 | 18465 | Y200L-4 | 30 |
2716 | 21908 | ||||
2657 | 25351 | Y225S-4 | 37 | ||
2579 | 28794 | ||||
2471 | 32237 | Y225M-4 | 45 | ||
2324 | 35679 | ||||
2147 | 39122 | ||||
7.1C | 1600 | 2010 | 10004 | Y160L-4 | 15 |
2059 | 11869 | ||||
2010 | 13733 | ||||
1961 | 15598 | ||||
1873 | 17464 | Y180M-4 | 18.5 | ||
1755 | 19329 | ||||
1627 | 21194 | ||||
8C | 1600 | 2549 | 14310 | Y210L-4 | 30 |
2618 | 16978 | ||||
2559 | 19647 | ||||
2481 | 22315 | ||||
2383 | 24983 | ||||
2235 | 27651 | Y225S-4 | 37 | ||
2069 | 30319 | ||||
10D | 1450 | 3265 | 25330 | Y255M-4 | 55 |
3412 | 30053 | ||||
3422 | 34775 | ||||
3344 | 39498 | Y280S-4 | 75 | ||
3246 | 44221 | ||||
3180 | 48943 | Y280M-4 | 90 | ||
2922 | 53666 | ||||
11.2D | 1450 | 4099 | 35587 | Y280M-4 | 90 |
4275 | 42222 | ||||
4295 | 48857 | Y315S1-4 | 110 | ||
4197 | 55492 | ||||
4070 | 62127 | Y315M1-4 | 132 | ||
3903 | 68762 | ||||
3667 | 75397 | Y315M2-4 | 160 | ||
960 | 1794 | 23561 | Y225M-6 | 30 | |
1873 | 27954 | ||||
1882 | 32346 | ||||
1833 | 36739 | Y250M-6 | 37 | ||
1784 | 41132 | ||||
1706 | 45525 | Y280S-6 | 45 | ||
1608 | 49918 | ||||
12.5D | 1450 | 5109 | 49473 | Y315M1-4 | 132 |
5325 | 58697 | Y315M2-4 | 160 | ||
5344 | 67921 | Y355M1-4 | 200 | ||
5227 | 77145 | ||||
5070 | 86369 | Y355M2-4 | 250 | ||
4864 | 95592 | ||||
4570 | 104813 | ||||
960 | 2235 | 32754 | Y280s-6 | 45 | |
2334 | 38861 | ||||
2343 | 44968 | Y280m-6 | 55 | ||
2285 | 51075 | ||||
2226 | 57182 | Y315s1-6 | 75 | ||
2128 | 63289 | ||||
2000 | 69395 | ||||
730 | 1294 | 24907 | Y225m-6 | 22 | |
1353 | 29551 | ||||
1353 | 34194 | ||||
1323 | 38838 | Y250m-8 | 30 | ||
1284 | 43482 | ||||
1235 | 48126 | ||||
1157 | 52769 | ||||
14D | 960 | 2804 | 46018 | Y315s1-6 | 75 |
2932 | 54597 | ||||
2942 | 63177 | Y315M1-6 | 90 | ||
2873 | 71757 | Y315M2-6 | 110 | ||
2785 | 80336 | ||||
2667 | 88916 | Y315M3-6 | 132 | ||
2510 | 97496 | ||||
730 | 1618 | 34993 | Y280S-6 | 37 | |
1696 | 41516 | ||||
1706 | 48041 | ||||
1657 | 54565 | Y280M-6 | 45 | ||
1608 | 61089 | Y315S-8 | 55 | ||
1539 | 67613 | ||||
1451 | 74137 | ||||
16D | 960 | 3668 | 68692 | Y355M1-6 | 160 |
3825 | 81498 | ||||
3844 | 94305 | Y355M2-6 | 200 | ||
3756 | 107113 | ||||
3638 | 119919 | Y355M3-6 | 250 | ||
3491 | 132726 | ||||
3285 | 145533 | ||||
730 | 2118 | 52234 | Y315S1-8 | 55 | |
2206 | 61973 | Y315M1-8 | 75 | ||
2216 | 71711 | ||||
2167 | 81450 | Y315M2-8 | 90 | ||
2108 | 91189 | Y315M3-8 | 110 | ||
2020 | 100927 | ||||
1892 | 110666 | ||||
安装 调整和试运转
在安装前首先应备齐安装所用材料工具，并对风机各部分进行检查，对叶轮、主轴和轴承等机件更应特别细致检查，如发现损伤，应予修复，然后用煤油清洗轴承箱内部。
（一）、在安装操作过程中必须注意：
1.在一些结合面上，为了防止生锈，减少拆卸困难，应涂少许润滑脂或机械油。
2.在上接合面的螺栓时，如有定位销钉，应首先将其打紧，再拧紧螺栓。
3.检查机壳及其它壳体内部，不应有掉入和遗留的工具或杂物。
（二）、安装要求：
1.按图纸所标位置及尺寸安装，为得到高效率，特别要保证进风口与叶轮的间隙尺寸。为运行安全保持滚动轴承外套及联轴器的轴向间隙。
2.保证主轴的水平度，测量风机主轴与电机轴的同心度及联轴器两端面的不平行度，两轴不同心度允差0.05mm。
3.安装调节门时，注意不要装反，要保持进气方向与叶轮旋向一致。
4.安装风机进出口管道时，重量不应加于机壳。
5.全部安装后，进行总检验，合格后方可进行运转试验。
（三）、风机的试运转：
机械运转试验应首先在无载荷即关闭进口管道闸门或调节门的情况下运转，如运转情况良好，然后再满载荷的正常公况（规定的全压和流量）的情况下继续运转，至规定的时间后，如无异常现象发生，方可投入生产。
对于修理安装后试运转时间不应少于30分钟，对新安装后试运转时间不少于2小时。
操 作
（一）、风机的操作规程：
风机启动前，应进行下列准备工作
1. 关闭调节门。
2. 检查风机各部的间隙尺寸、转动部分与固定部分有无刮蹭及碰撞现象。
3. 在叶轮经向、联轴器附近均不许站人。
4. 检查轴承箱油位是否达标。
5. 检查电器线路及仪表是否正确。
6. 检查冷却部分是否正常。
当风机启动后，达到正常转数时，逐渐开大调节门直至规定负荷为止。
运转过程中轴承温升不得高于40℃，表温不高于80℃。如温升过高可通水冷却，一般按0.5~1m /h考虑，效果不佳可适当加大通水量。
（二）、风机的紧急停车：
下列情况下，必须进行紧急停车：
1. 风机有剧烈噪音。
2. 轴承温度剧烈上升。
3. 风机剧烈震动或有撞击声。
维 护
1. 风机不许带“病”运行。
2. 调试和修理风机必须停机断电。
3. 定期清除风机内部积灰、污垢及水等杂质，并防止锈蚀。
4. 对温度计及油标的灵敏性应定期进行检查。
5. 除每次拆修后，应更换润滑油外，正常情况下3~6月更换一次润滑油。
故障原因一览表
故障名称 | 产生原因 |
轴承箱剧烈震动 | 1. 风机轴与电机轴不同心。联轴器歪斜。 2. 机壳或进风口与叶轮摩擦。 3. 基础的刚度不够或不牢固。 4. 叶轮铆钉松动或叶轮变形。 5. 叶轮轴盘与轴松动，联轴器螺栓活动。 6. 机壳与支架，轴承箱与支架，轴承箱盖与座等联部位螺栓松动。 7. 风机进出气管道安装不良，产生振动或共振。 8. 转子不平衡。 9. 风机叶片磨损或叶片有污垢。 |
轴承温升过高 | 1. 轴承箱剧烈振动。 2. 润滑脂质量不良，变质或填充过多和含有灰尘、砂粒、污垢等杂质。 3. 轴承箱盖、座联接螺栓之紧力过大或过小。 4. 轴与滚动轴承安装歪斜，前后两轴承不同心。 5. 滚动轴承损坏。 |
电机电流过大 或温升过高 | 1. 开车时进气管道内闸门或节流阀未关。 2. 流量超过规定值 3. 风机输送之气体密度过大，使压力过高。 4. 电动机输入电压过底或电流单相断电。 5. 联轴器联接不正，皮圈过紧或间隙不匀。 6. 受轴承箱的振动剧烈的影响 |
单机成套供应范围
通风机1台
地脚螺栓1整套
电动机（不带电器设备）一台（以定货合同为准）
合格证1份
装箱清单1份
说明书1本
定货须知
订货时必须说明风机型号、转速、风量、风压、介质温度、出风口角度及旋转方向，电动机型号等参数，风机性能以性能表为准。
